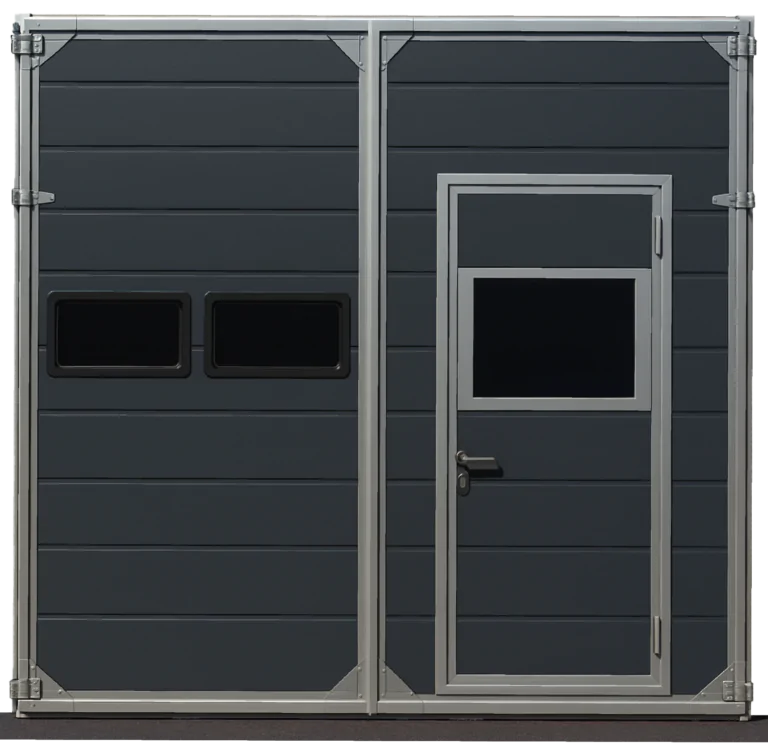

Розпашні ворота GANT RENO

Розпашні ворота GANT RENO повністю виготовляються на заводі та постачаються у зібраному вигляді. Такий формат поставки значно спрощує монтаж і дозволяє встановлювати ворота без зварювальних робіт, використовуючи лише болтові з’єднання та заклепки.

Каркас воріт зібраний з оцинкованих профільних труб, які забезпечують високу корозійну стійкість і жорсткість конструкції. Профілі одночасно виконують роль напрямних для швидкого та акуратного кріплення сендвіч-панелей.

Монтаж рами у проріз здійснюється через підготовлені на заводі отвори, які закриваються декоративними пластиковими заглушками. Полотна воріт підсилюються накладними кутиками для збереження геометрії навіть при інтенсивній експлуатації. Ворота заповнені сендвіч-панелями європейського виробництва та оснащені гумовими ущільнювачами по всьому периметру.

Петлі кріпляться до рами болтами, а до полотна — спеціальними болтами з вусом, що забезпечує антивандальність і надійність конструкції. За бажанням замовника ворота можуть бути укомплектовані вікнами, панорамними панелями, хвірткою, а також підсилюючими елементами під встановлення автоматики.

Зовнішній вигляд

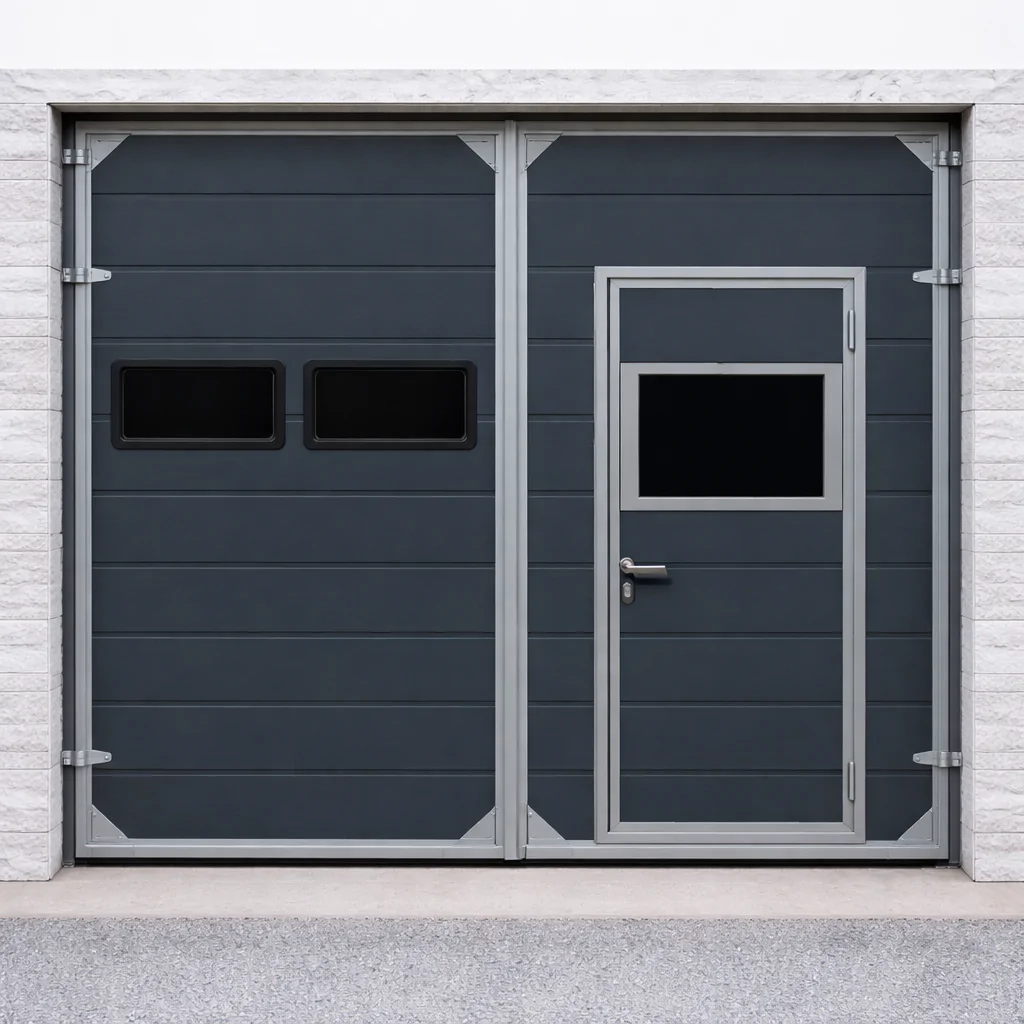

Продукт
Тип профілю
Палітра
  • Антрацит
  • Золотий дуб
  • Темный дуб
  • Венге
  • Сірий
  • Коричневий
  • Графіт
*Гладкая

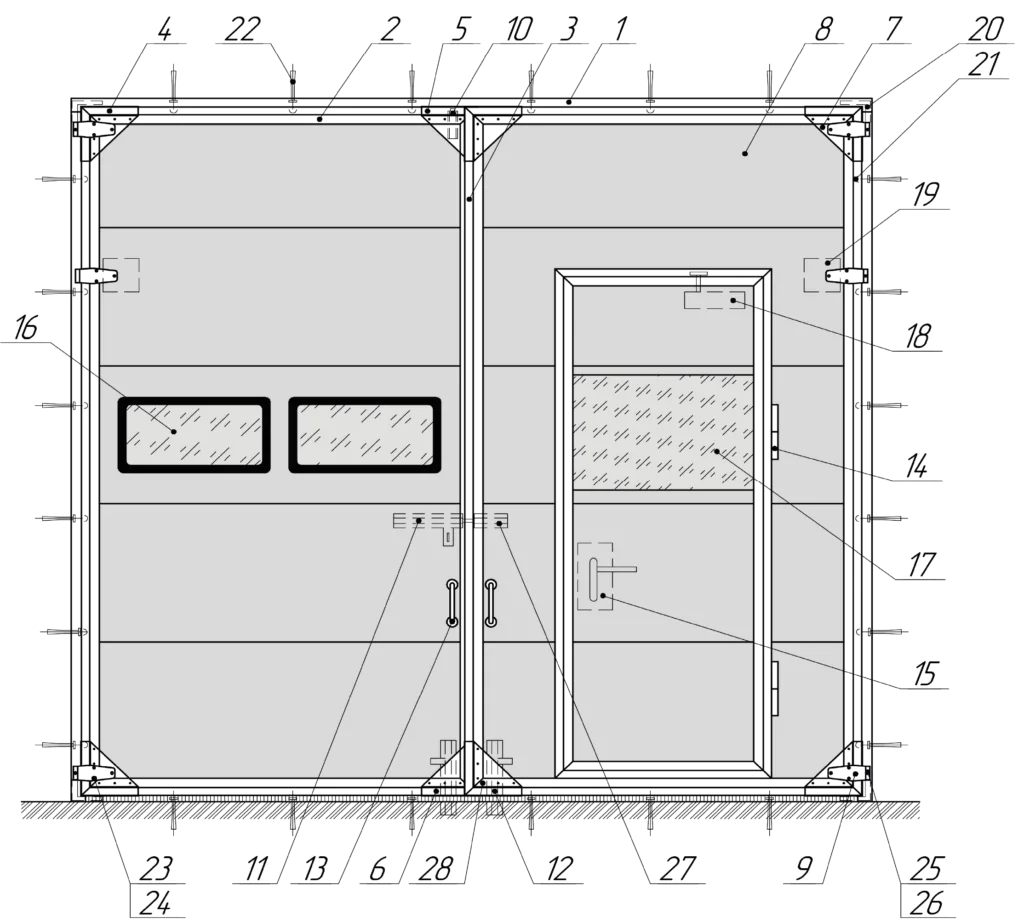

Конструкція воріт
Конструкція воріт
1,2 Оцинкована профільна труба 80×60×3, профіль воріт
3 Гумовий ущільнювач
4,5,6,7 Підсилюючий кутик зовнішній, верхній, нижній, внутрішній
8 Панель Eurogant
9, 10 Петля для розпашних воріт, пружинний засув воріт
11, 12 Засув розпашних воріт, нижній засув воріт
13,14 Ручка для розпашних воріт, петля хвіртки
15 Замок хвіртки з ручкою
16, 17 Вікно 635×330, панорамна алюмінієва панель
18,19 Доводчик, закладна пластина
20 Кутик для профільних труб
21 Пластикова заглушка сіра
22, 23, 24 Анкер Ø10×120, болт з вусом М8×70, гайка М8
26, 26 Болт М12×16, гайка М12
27,28 Саморіз з пресшайбою 4,8×19, алюмінієва заклепка 5×10
Таблиця значень

Конструкція розпашних воріт виконана на основі надійного каркасу з оцинкованої профільної труби 80×60×3 (1) та оцинкованого профілю воріт (2), що забезпечує високу міцність і стійкість до корозії.

Жорсткість конструкції досягається завдяки системі підсилення:
зовнішні кутики (4), включаючи верхні (5) та нижні (6), а також внутрішні кутики (7) і кутики для профільних труб (20) формують стабільну геометрію воріт.

Полотно воріт заповнене панелями EuroGant (8) з можливістю встановлення вікон 635×330 (16) або алюмінієвих панорамних панелей (17), що надає конструкції сучасного вигляду та функціональності. Герметичність забезпечується гумовим ущільнювачем (3).

Рухомі елементи реалізовані через петлі для розпашних воріт (9) та петлі хвіртки (14). Для фіксації передбачені:
пружинний засув (10),
засув для розпашних воріт (11),
нижній засув (12).

Зручність експлуатації забезпечують ручка воріт (13) та замок хвіртки з ручкою (15), а контроль закривання — доводчик (18).

Монтаж здійснюється з використанням закладної пластини (19) та комплекту кріплення:
анкер Ø10×120 (22),
болт з вусом М8×70 (23) + гайка М8 (24),
болт М12×16 (25) + гайка М12 (26),
саморізи з пресшайбою 4,8×19 (27),
алюмінієві заклепки 5×10 (28).

Завершують конструкцію допоміжні елементи — пластикові заглушки (21), які забезпечують акуратний зовнішній вигляд і захист відкритих частин.
